產品介紹：

    壓電變形鏡主要利用壓電執行器的伸縮帶動鏡面產生形變（見下圖）。鏡片一般由玻璃、石英或者硅制成，鏡面鍍以金屬，鏡片與下方的壓電執行器通過粘合劑固定。通過改變壓電執行器陣列的電壓組合，可以使鏡面產生不同的形變。

    OKO公司生產的壓電變形鏡的主要規格如下表所示。執行器間距最小為4.3mm，鏡面最大形變（maximum stroke）6微米，執行器間形變量在1-3微米之間，滯環在7%-15%范圍內。由于壓電執行器能產生較大的形變，因此壓電變形鏡可用于校正高階、大幅度的波前畸變，并且執行器數量可以進行較大規模拓展。

工作原理：

• 在變形鏡(DM)下方分布一定數量的執行器，執行器的上下運動，變形鏡(DM)表面產生連續形變，從而對波前實時校正。

產品特點：

•  PDM很容易與OKO 的FrontSurfer波前傳感器集成成一個完整的閉環自適應光學系統，幀頻為15至100 Hz。

• 對于激光光束的直接優化，DM可以與BeamTuner優化控制器相結合，由優化軟件和焦斑(亮度)傳感器組成。

• 應用包括光學像差的動態校正在高功率激光，天文和成像系統。

• 37(19)個壓電支柱驅動器

• 反射鏡面涂覆AI層

• 驅動器最大電壓400V

• 初始鏡面值RMS＜0.9μm

• 用于低階光學像差的快速動態校正

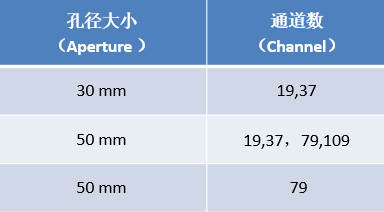

此外，OKO還提供不同參數的PDM。

產品手冊：

37 (19) - channel PDM.pdf                   19- channel PDM.pdf

linear 20 - channel PDM.pdf                 50mm 39(38)-channel PDM.pdf

Electromagnetic Tip-tilt PDM.pdf           AO -OKO-產品匯總.pdf

注：本頁圖片與產品手冊均來自于荷蘭OKO公司網站，更多信息請訪問：http://www.okotech.com/

Note : The figures and product manuals in this page are originally from the website of OKO Tech (i.e., Flexible Optical B.V.), The Netherlands . For more information, please visit : http://www.okotech.com/

淘寶鏈接：https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.3bc13d0dVESPzW&ft=t&id=658286008206

產品宣傳頁：

【OKO】壓電陶瓷變形鏡(PDM).pdf
