1、產品介紹：

圖1所示為荷蘭OKO公司38通道50mm口徑壓電變形鏡（PDM）。該變形鏡包含38個柱狀壓電執行器。這些執行器底部固定在基座上，頂部與鏡面連接固定。鏡面涂有反射層，可產生較高的反射率。鏡面形狀由執行器的控制電壓來決定。變形鏡外殼背面有一個圓形開口，可以讓殘余激光穿過變形鏡而不影響設備內部正常使用。

該裝置可用于激光、望遠鏡、眼科學、顯微鏡和一般成像光學中的光學像差（如離焦、像散、彗差等）快速動態校正。

圖1 : 荷蘭OKO公司38通道 50mm口徑壓電變形鏡（PDM）的前后視圖

該變形鏡初始面形為略微彎曲的球面。這個彎曲球面是由鏡面涂層中的應力引起的。它不會影響鏡面的參數，但是，在將變形鏡并入光學系統時應予以考慮。當系統閉環運行時，可通過主動“校平”消除該初始面形，使該變形鏡面形變成一個平面或任意曲面。

由于執行器的遲滯（hysteresis，又稱磁滯、滯洄）效應，在PDM使用過程中，初始像差可能會發生變化并與參考球面的偏差更大。這種偏差是執行器的響應函數疊加的緣故，在閉環控制的系統中基本無影響，但可能會略微降低校正范圍。

2、控制放大器單元

這個變形鏡是由一個高壓放大器單元控制的。使用該設備時，您首先要接上電源（85至250V，AC，50至60Hz），并將其連接至變形鏡和DAC模塊(USB或PCI接口)；然后使用隨產品一起提供的排線將變形鏡連接到高壓單元前面的20P接口，并將驅動板連接到26P接口或插入USB。

PDM中的高壓單元具有保護措施以確保操作安全。

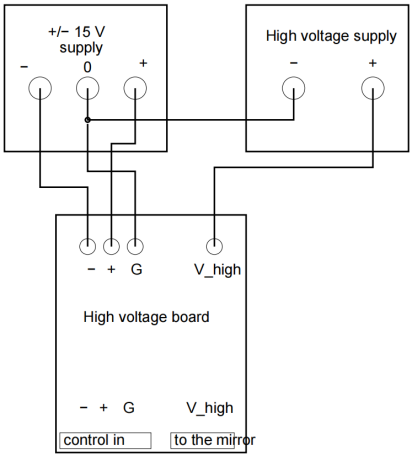

在OEM版本的系統中，變形鏡由兩個高壓放大器板控制。每個高壓放大器板包含20個增益為35、59或79(取決于板的類型)的同相直流放大器。該板需要一個高壓(<400V)電源和一個穩定的±15V直流電源供電。其中，G腳接地，+腳接+15V電源，-腳接-15V電源，V-high 接高壓電源正極，高壓電源負極接入G腳，與±15V電源共地（見圖2）。高壓電源不應超過400V直流電。使用提供的排線將驅動器板連接到PDM插座。

圖2： OEM版本系統的電源接線。連接器的位置可能不同，請參考板手冊和/或板上的標記。LED閃爍表示高壓放大器單元的硬件組件出現故障。（切勿使用帶有閃爍LED的高壓放大器單元！）

3、DAC模塊

一個“EDAC40”(或“DAC-40-USB”)模塊最多可以控制40個通道。詳見單獨的模塊說明以獲取詳細的安裝指南。

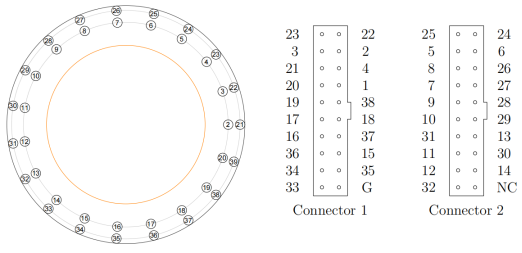

圖3：PDM執行器的幾何形狀。a）執行器的外環直徑為48mm；b）執行器的內環直徑為43mm；c）推薦通光孔徑直徑（橙色表示）為33mm。右圖為面板上的接口。

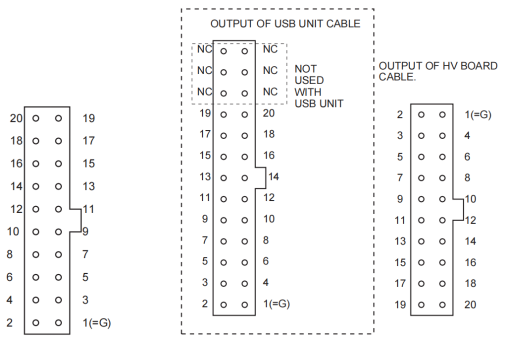

DAC模塊和高壓板的接口如圖4所示。DAC模塊引出一個20P的連接器（公頭）。下圖給出了母座的正視圖。

圖4：“DAC-40-USB”模塊接口。以太網模塊使用相同的輸出接口。這些數字對應于DAC模塊的信號通道。第二個連接器以類似的方式連接。

4、光學質量

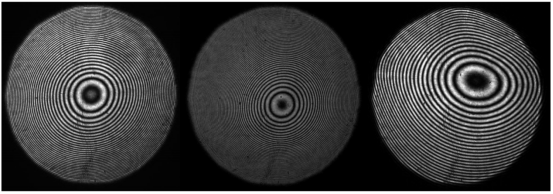

對該PDM測試得到的鏡面干涉圖如圖5所示，可以看出其效果極佳。（干涉圖中波長λ= 632.8nm，孔徑大小為50mm。）

圖5：PDM測試：初始形狀；分別對執行器內環和外環設置極值電壓時，PDM的響應圖。

                  表1：PDM的技術參數
