產品介紹：

    為了驅動和控制MEMS變形鏡和壓電變形鏡產生形變，OKO公司提供各種類型的驅動和控制設備，主要包括高壓放大器(high-voltage amplifier)和驅動單元(interface module)。系統硬件的連接順序依次是：電腦（控制器）-驅動模塊-高壓放大器-變形鏡。

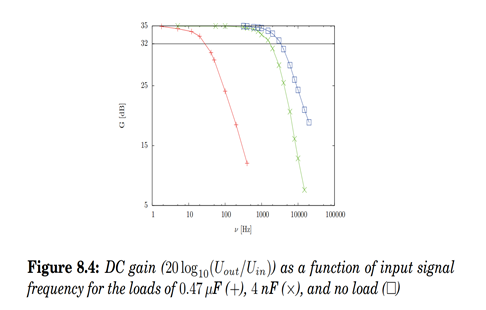

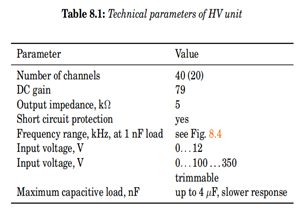

高壓放大器的功能主要是將低壓直流控制信號（例如0-12V）放大為高壓直流電壓（例如0-300V），用以驅動壓電變形鏡(PDM)或者MEMS變形鏡。單個高壓放大器模塊有20或者40個獨立的電壓放大通道，能夠同時為40路執行器（壓電或者MEMS執行器）提供0~+300V的直流驅動電壓。放大器的直流放大倍數約為80倍，可工作在0-700Hz頻率范圍（10nF負載）。放大器的尺寸為40x200x280mm，重量約1.2kg，功耗20W，可用220V交流電直接供電。具體規格參數如下表所示。此外，還有8通道雙極高壓放大器，3通道高壓放大器以及帶寬5kHz的高壓放大器供用戶選擇，詳見產品手冊第145頁，第8章。

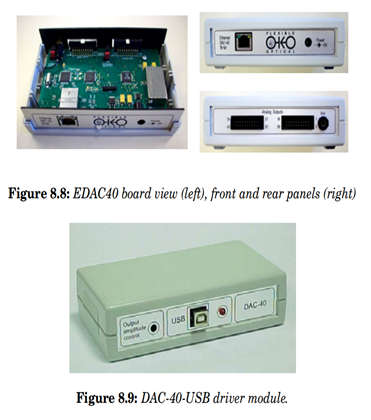

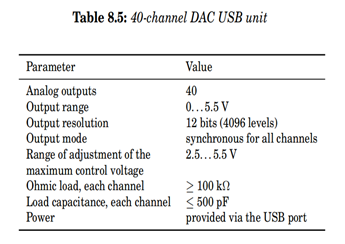

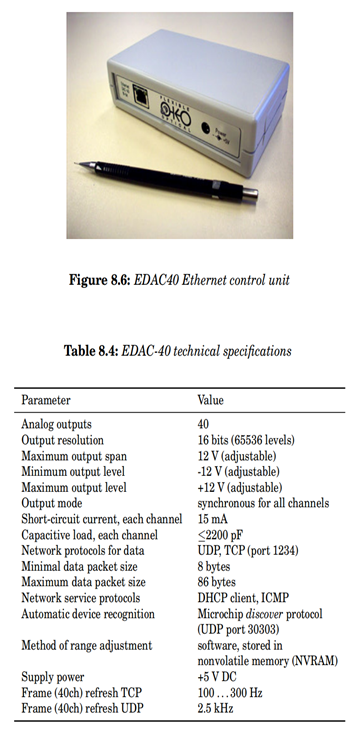

    驅動模塊的作用是產生低壓直流控制電壓。OKO公司生產40通道的網口驅動模塊（EDAC-40）和USB驅動模塊（DAC-40-USB)，可直接通過網口或者USB口與控制電腦連接，驅動模塊可通過SDK在C/C++環境中編程進行控制，通過電腦可獨立控制每一個通道的電壓值。EDAC-40可產生的控制電壓范圍是-12V~+12V（最大的電壓變化范圍為12V，可調節），DAC-40-USB可產生的控制電壓范圍是0-5.5V。產品具體信息見下圖和下表。此外，OKO公司還提供24通道的PCI驅動板（24-channel PCI DAC board，插在電腦PCI插槽中使用），4通道USB DAC等，詳見產品手冊8.3-8.7章（第150-158頁）。

（注：本頁面所有圖片均來自OKO公司產品手冊）

產品說明：

• 我們的標準自適應光學系統基于Windows PC、高壓放大器和作為PC和放大器之間接口的數模轉換器（DAC）。

• 我們開發了許多接口和放大器，允許控制頻率高達2 kHz、電壓高達400V、精度為8（PCI）、12（USB）或16（以太網）位的高壓變形鏡。

產品特點：

• OKO PCI板允許用一塊單板控制多達24個通道，每臺PC的板數實際上是無限的。每個通道的刷新時間優于1微秒，電路板的所有通道可按任意順序獨立控制。

• 單個USB DAC或以太網DAC模塊允許控制40個通道，刷新頻率為1或2 kHz，精度為12或16位。這些模塊可用于并行控制80、120...等。刷新頻率高達2 kHz的通道。

• 為了驅動帶有少量執行器的自適應光學設備，如傾斜校正器，我們提供了特殊的按比例縮小的4通道USB DAC。


產品手冊：

High Voltage Bipolar Amplifier.pdf                              USB DAC 40.pdf

20-channel HV amplifier board.pdf                              Ethernet DAC 40.pdf

A4MEMS 3-ch High-Voltage amplifier.pdf                      High Voltage Amplifier.pdf

AO -OKO-產品匯總.pdf
